Cantidad : 5
Sustancia química de alta preocupación : ninguna
Paquete : COMPENSACIÓN
es_d : sí
Voltaje de suministro : 3.3V A 5V
Solicitud : Adecuado para el control de joysticks para coches/aviones
Tipo : Relé de
Nombre de la marca : ¡Hazlo tú mismo AHORA!
Origen : China continental
Condición : Nuevo
Características del producto:
Joystick, larga vida útil, rendimiento estable
Producto pequeño, fácil de transportar
Fácil de operar
Ampliamente utilizado
Use materiales de alta calidad, calidad garantizada
Descripción del Producto:
Antes de explicar cómo usarlo, echemos un vistazo a su principio de funcionamiento, que es muy útil para su uso.. Aquí hay un diagrama funcional:De hecho, este módulo es un potenciómetro, y la salida de datos de las dimensiones x e y es el valor de voltaje leído por el puerto analógico.. La salida de datos de dimensión z no se dibuja en esta figura. La dimensión z solo produce 0 y 1, lo que se puede lograr con una tecla. En resumen, es una combinación de un potenciómetro y una llave. Se utiliza en .. Conectamos las dimensiones x e y a dos puertos analógicos para leer sus valores, y la dimensión z está conectada al puerto digital, conectado a la fuente de alimentación y a tierra.. El módulo sensor de joystick de botón de doble eje está hecho de potenciómetro de joystick PS2, con (X, Y) Salida analógica de 2 ejes y (Z) Salida digital de botón de 1 vía. Con el . placa de expansión de sensores, puedes crear obras interactivas como mandos a distancia. Además, para facilitar la cooperación de los clientes con interfaces estándar como las placas de expansión, este producto está diseñado para sacar los circuitos de los ejes X, Y y Z en un solo DU. Los usuarios pueden usar una línea dedicada de 3 pines para enchufarla en la placa de expansión para su uso.
parametros del producto

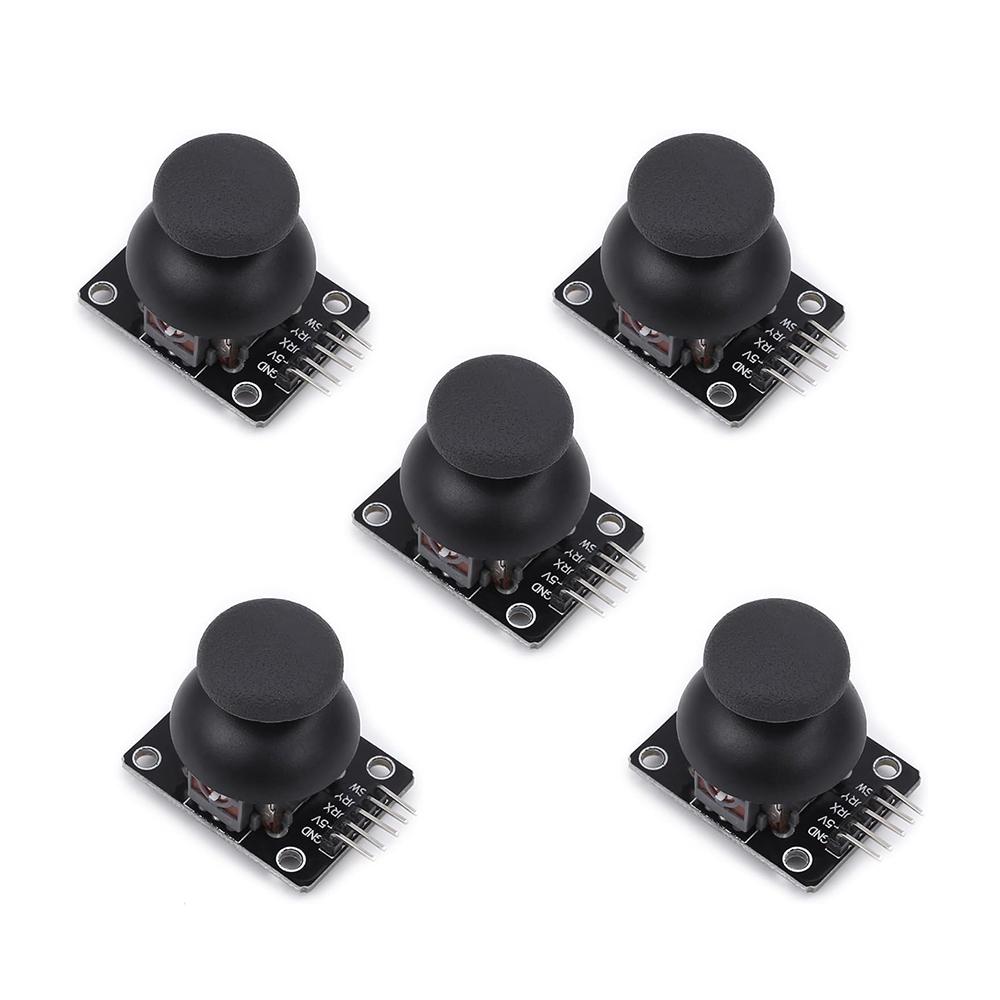

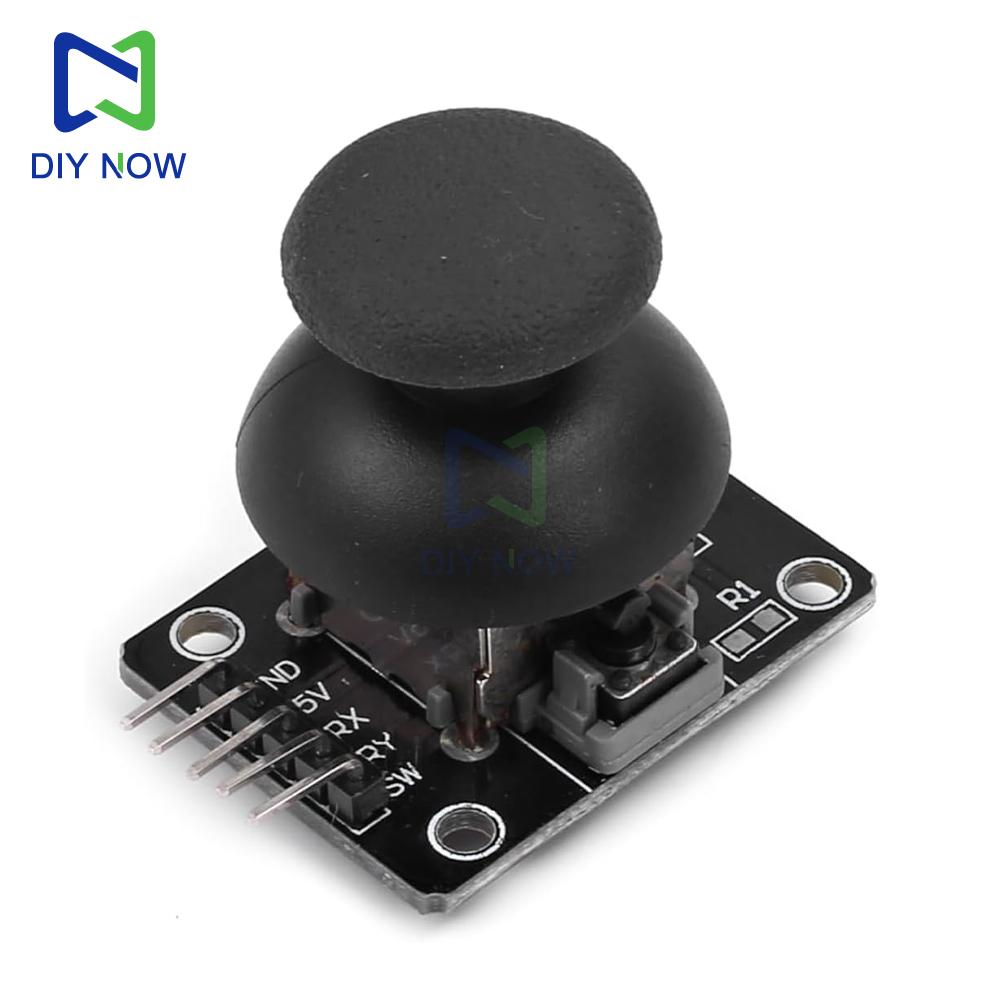

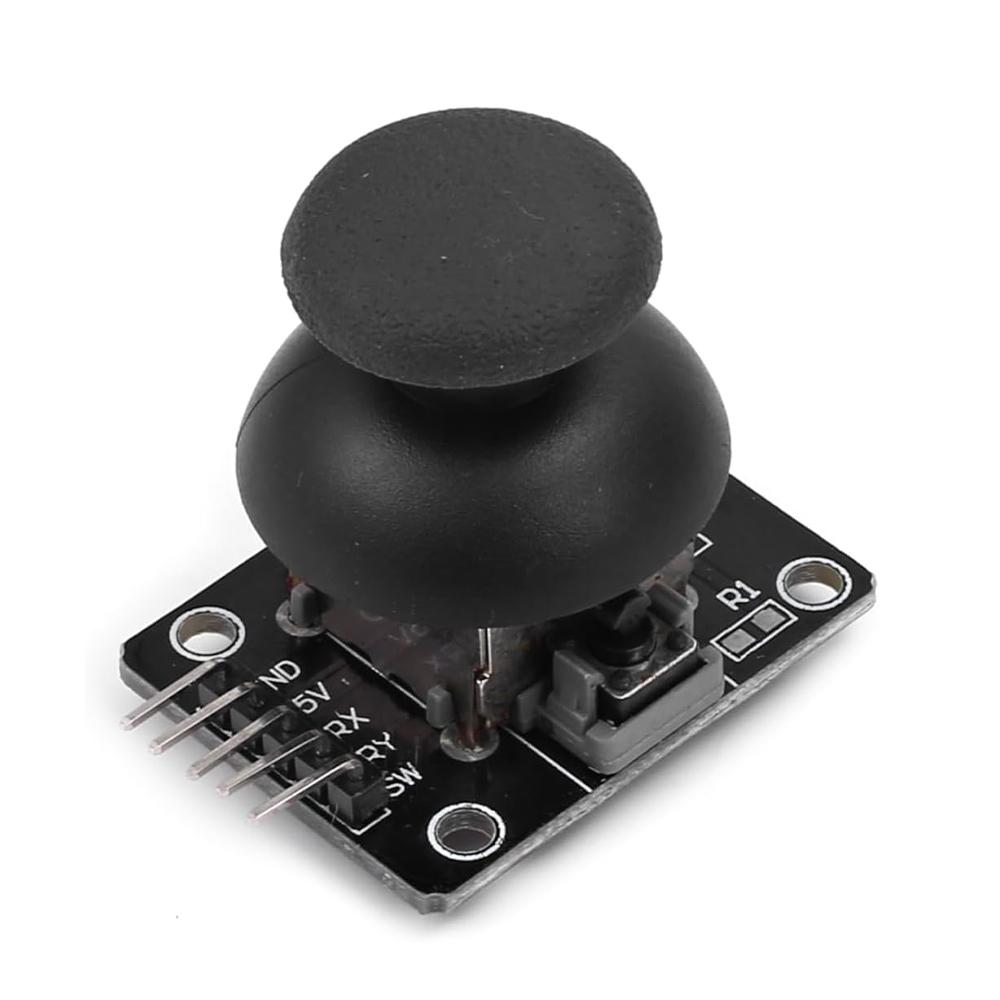

Nombre del producto: Módulo de joystick (joystick de botón de doble eje)
Tamaño del producto: 34.0mm * 26.0mm* 32.0mm (Largo X Ancho x Altura)
Color: Negro
Peso del Producto: 11,0 g (incluido el embalaje)
embalaje: Embalaje en bolsa antiestática de módulo único
Material: FR4+componentes electrónicos
1. Rango de voltaje de entrada: CC 3.3V a 5V
2. Señal de salida: El módulo tiene dos salidas analógicas y una interfaz de salida digital. Los valores de salida corresponden a los (X, Y) desplazamientos de doble eje, y el tipo es analógico; el botón indica si el usuario presiona en el eje Z, y el tipo es interruptor digital.
3. Puedes programar el controlador y conectar la placa de expansión de sensores para completar obras interactivas creativas de control remoto.
4. El joystick cruzado es una resistencia bidireccional de 10K. El valor de resistencia del joystick cambia con la dirección.. Este módulo utiliza una fuente de alimentación de 5V. En el estado inicial, los voltajes de lectura X e Y son de aproximadamente 2,5 V.. Al presionar en la dirección de la flecha, el valor de voltaje leído aumenta y alcanza un máximo de 5 V.; al presionar en la dirección opuesta a la flecha, el valor de voltaje leído disminuye y el mínimo es 0V.
Procedimiento de prueba:
int JoyStick_X = 0; //x
int JoyStick_Y = 1; //y
int JoyStick_Z = 3; //clave
instalación de vacío() { modo pin(JoyStick_X, ENTRADA);
pinMode(JoyStick_Y, ENTRADA);
pinMode(JoyStick_Z, ENTRADA);
Serial.begin(9600); // 9600 bps }
void loop() { int x,y,z; x=lecturaAnalógica(Palanca_X);
y=lecturaAnalógica(Joystick_Y); z=lecturaDigital(Joystick_Z);
Serial.print(x,DEC); Serial.print(",");
Serial.print(y,DEC); Serial.print(",");
Serial.println(z,DEC);
Lista de envío 1*Módulo de joystick
