Característica:
1. Control de carga externa: Obtenga resultados de capacidad de corriente de descarga integrada en tiempo real controlando el apagado de la carga.
2. Pequeño error: La capacidad de batería más alta admite 9999AH (9999000MAH), el error de medición de voltaje y corriente es pequeño.
3. Identificación automática: Identifique y desarrolle automáticamente el voltaje de terminal de la batería apropiado, y también se puede ajustar manualmente.
4. Interfaz Micro USB: Con una interfaz micro USB, el voltaje de alimentación es DC4.5?6V, que puede ser alimentado por varios dispositivos.
5. Para batería de 12V: El medidor de capacidad de la batería tiene pantalla digital y 3 botones de control, adecuados para la prueba de capacidad de la batería de ácido de 12V 18650.
Especificación:
Tipo de artículo: Medidor de capacidad de batería
Tensión de alimentación: CC4.56V (interfaz micro USB)
Corriente de trabajo: No más de 70mA
Voltaje de descarga: 1.00V15.00V, resolución 0.01V
Rango de voltaje de terminación: 0.511.0V
Soporte a través de Current: Máximo 3.000A, resolución 0.001A
Error máximo de medición de voltaje: 1porciento +0.02V
Error máximo de medición de corriente: 1.5 por ciento +0.008A
Rango máximo de capacidad de la batería: 9999Ah (1Ah = 1000mAh) cuando el valor es grande, el punto decimal se desplaza para cambiar, cuando es inferior a 10Ah, se muestra como X.XXX, cuando alcanza 10Ah o más, se muestra como XX.XX, y así sucesivamente.

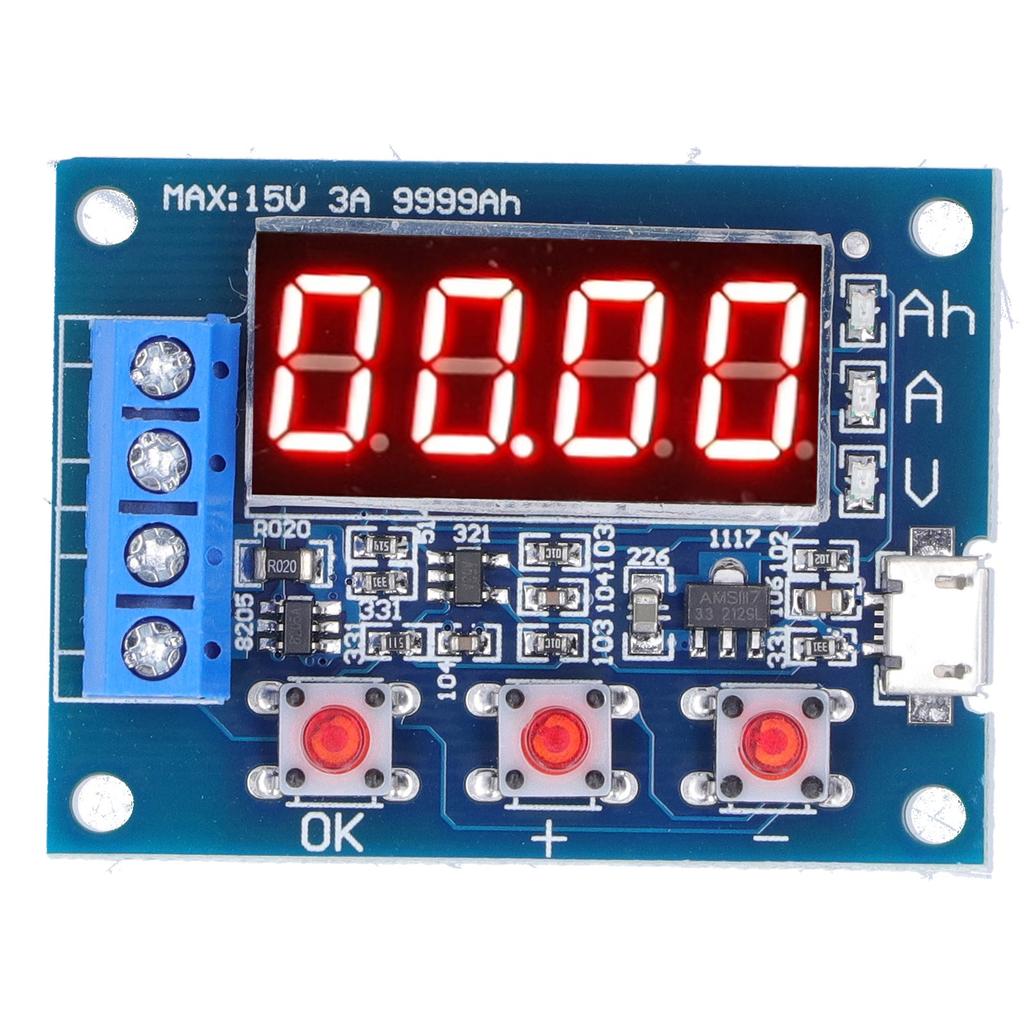

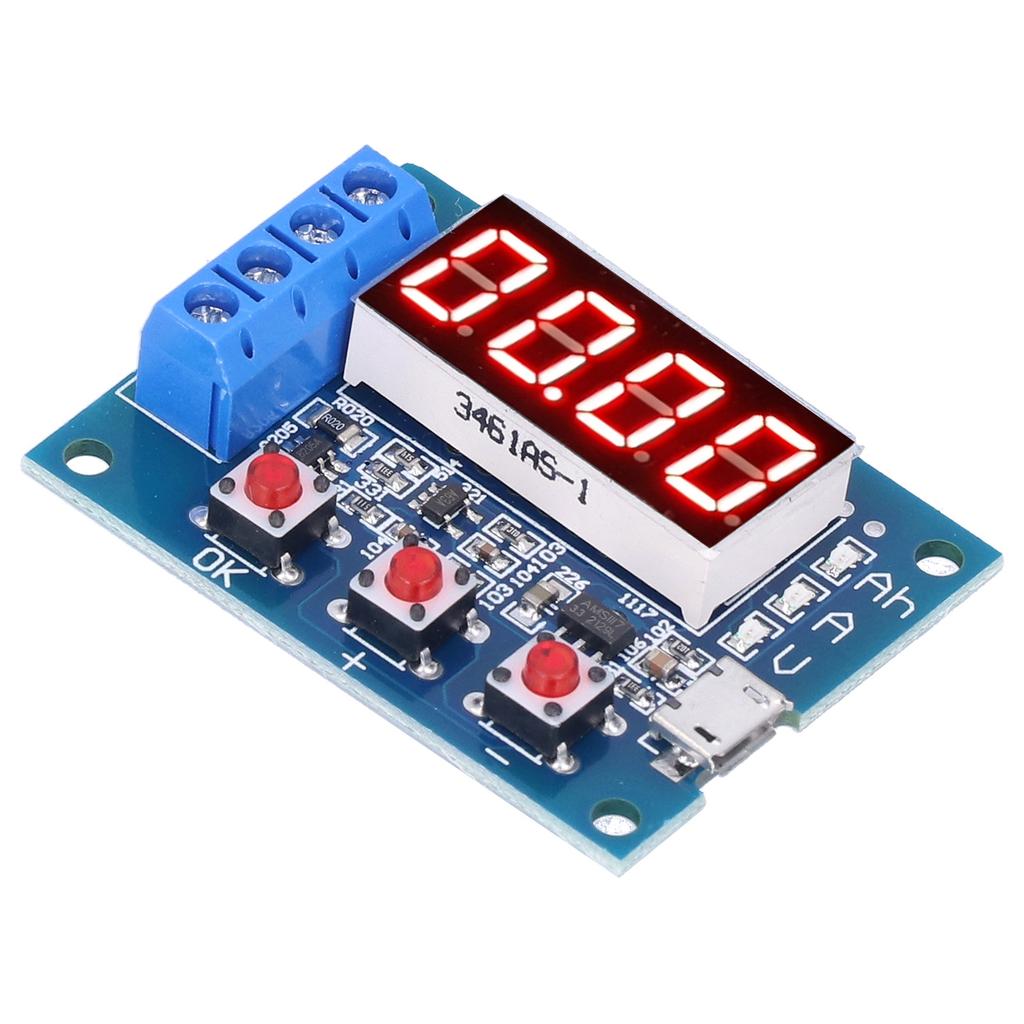

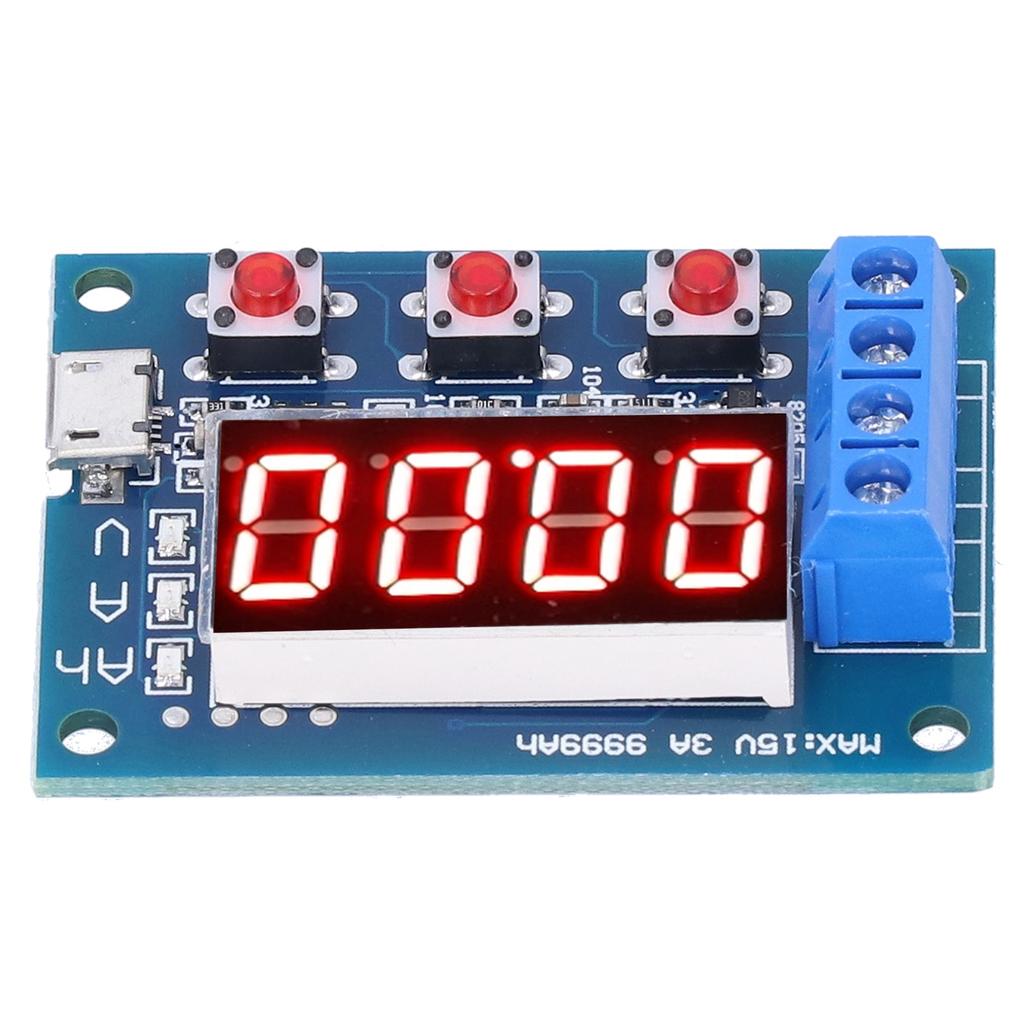

Tamaño de la placa de circuito: Aprox.. 50 x 37mm 2 x 1.5in
Equipado con método de estimación de resistencia:
Estimar el valor de resistencia según la ley de Ohm. El voltaje de la batería se divide por la corriente de descarga esperada. La selección de potencia de resistencia es el voltaje de la batería multiplicado por la corriente de descarga esperada. El resultado es más del doble. ¡Asegúrese de que la corriente no pueda exceder los 3.0A a voltaje completo! Por ejemplo, si necesita probar una batería de 12V con una corriente de 2A, la resistencia necesita ser de 6 Ohmios y la potencia es de 50W. El voltaje total de la nueva batería de 12V es de aproximadamente 13.5V. En este momento, la corriente máxima correspondiente es 13.56=2.25A, que es menor que 3A, por lo que se puede usar. Además, si utiliza una prueba de bombilla, la corriente máxima solo puede ser la mitad. (1.5A), porque la resistencia al frío de la bombilla es muy baja y la corriente de impulso inicial es muy grande. Si se selecciona demasiado grande, ¡puede quemar directamente el circuito!
Código de error y significado:
Err1: El voltaje de la batería es superior a 15V
Err2: El voltaje de la batería es más bajo que el voltaje de terminación establecido
Err3: La batería no puede soportar la corriente de descarga de carga o la resistencia interna del circuito es demasiado grande
Err4: Corriente excesiva (la corriente supera los 3,1 A)
Operación de calibración secundaria:
Mantenga presionados los tres botones al mismo tiempo para encender el probador y entrar en el modo de calibración. Primero, muestre el número de registros de calibración y luego ingrese el programa de muestreo de calibración formal para mostrar 0u0A. En este momento, cortocircuite los polos positivo y negativo y presione el botón OK para completar la visualización J10u, e ingrese el voltaje CC estándar de 10.00V entre los polos positivo y negativo y presione el botón OK, y luego se mostrará J2.0A.. Aplique corriente de CC constante de 2.0A a la salida negativa (dirección de entrada) y entrada negativa (dirección de salida) y, a continuación, presione el botón OK. Completar la calibración. El probador auditará previamente los datos de calibración. Si los datos de calibración son confiables, se mostrarán 4 números de calibración a su vez y luego saldrán. Si la preauditoría determina que los datos no son fiables, los datos serán descartados y se saldrá. .
Lista de paquetes:
1 x probador de batería2 x resistencia4 x pies de cobre4 x tornillo
Nota:
1. Con el fin de mejorar la precisión de la medición de voltaje, este circuito está especialmente diseñado para el sesgo de CC. Cuando el terminal no está conectado, se mostrará un voltaje muy pequeño, que no afecta la medición real.. Si el terminal de entrada está cortocircuitado (absoluto 0V), se mostrará 0. Si desea comprender el principio, puede consultar el teorema de superposición en ingeniería eléctrica.2. Durante el proceso de descarga usando resistencia, la carga de resistencia se calentará severamente, por favor preste atención a la seguridad. Control de carga externa: Obtenga resultados de capacidad de corriente de descarga integrada en tiempo real controlando el apagado de la carga.
