Características :
*El ADL5801 utiliza un núcleo mezclador activo, doblemente balanceado y de alta linealidad con amplificador de búfer LO integrado para proporcionar una conversión de frecuencia de alto rango dinámico de 10 MHz a 6 GHz..
*El mezclador se beneficia de una arquitectura de linealización patentada que proporciona un rendimiento IP3 de entrada mejorado cuando está sujeto a niveles de entrada altos..
*Una función de ajuste de polarización permite optimizar la linealidad de entrada, el factor de ruido SSB y la corriente CC mediante un solo pin de control..
*Se proporciona un detector de potencia de entrada opcional para el control de polarización adaptativa.
*La alta linealidad de entrada permite que el dispositivo se utilice en aplicaciones celulares exigentes donde las señales de bloqueo en banda podrían provocar una degradación del rendimiento dinámico..
*La función de polarización adaptativa permite que la pieza proporcione un alto rendimiento IP3 de entrada cuando se presentan grandes señales de bloqueo..
*Cuando se eliminan los bloqueadores, el ADL5801 puede polarizar hacia abajo automáticamente para proporcionar un nivel de ruido bajo y un bajo consumo de energía.
*La disposición del mezclador activo balanceado proporciona una excelente fuga de LO a RF y de LO a IF, generalmente mejor que −40 dBm.. Las salidas IF están diseñadas para proporcionar una ganancia de conversión de voltaje típica de 7,8 dB cuando se cargan en una carga de 200 Ω..
*El amplio rango de frecuencia de las salidas IF de colector abierto permite que el ADL5801 se aplique como un convertidor ascendente para diversas aplicaciones de transmisión.
*El ADL5801 se fabrica utilizando un proceso de CI de alto rendimiento para SiGe.
*El dispositivo está disponible en un paquete LFCSP compacto de 4 mm x 4 mm y 24 derivaciones y funciona en un rango de temperatura de -40 °C a +85 °C.. También está disponible una placa de evaluación.
Especificaciones:
*Convertidor ascendente/descendente de banda ancha:
Ganancia de conversión de potencia: 1,8 dB
Banda ancha: puertos RF, LO e IF
Figura de ruido de SSB (NF) : 9,75 dB
Entrada IP3: 28,5 dBm
Entrada P1dB: 13,3 dBm
Unidad LO típica: 0 dBm
Suministro único : 5 V a 130 mA
*Sesgo ajustable para baja potencia:
Paleta expuesta, 4 mm x 4 mm, 24 derivaciones LFC
Paleta expuesta, paquete LFCSP de 24 derivaciones, 4 mm x 4 mm
* Aplicaciones:
Receptores de estaciones base celulares;
Convertidores descendentes de enlace de radio;
Conversión de bloques de banda ancha;
Instrumentación;
* Especificaciones:
- RF: 10 MHz-6 GHz
- SI: Frecuencia de onda corta (LF) de 600 MHz
- VCC = +5 VCC
- Balun: TC4-1WG2

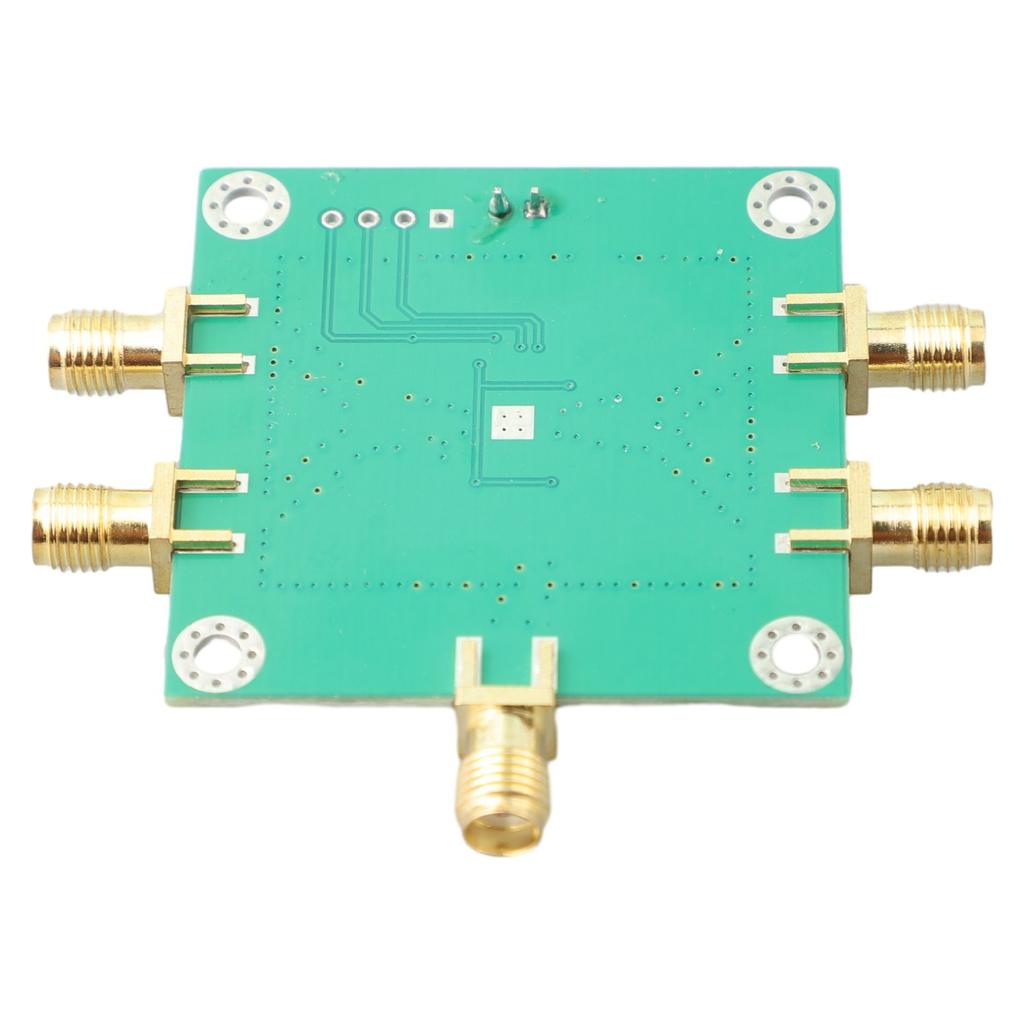

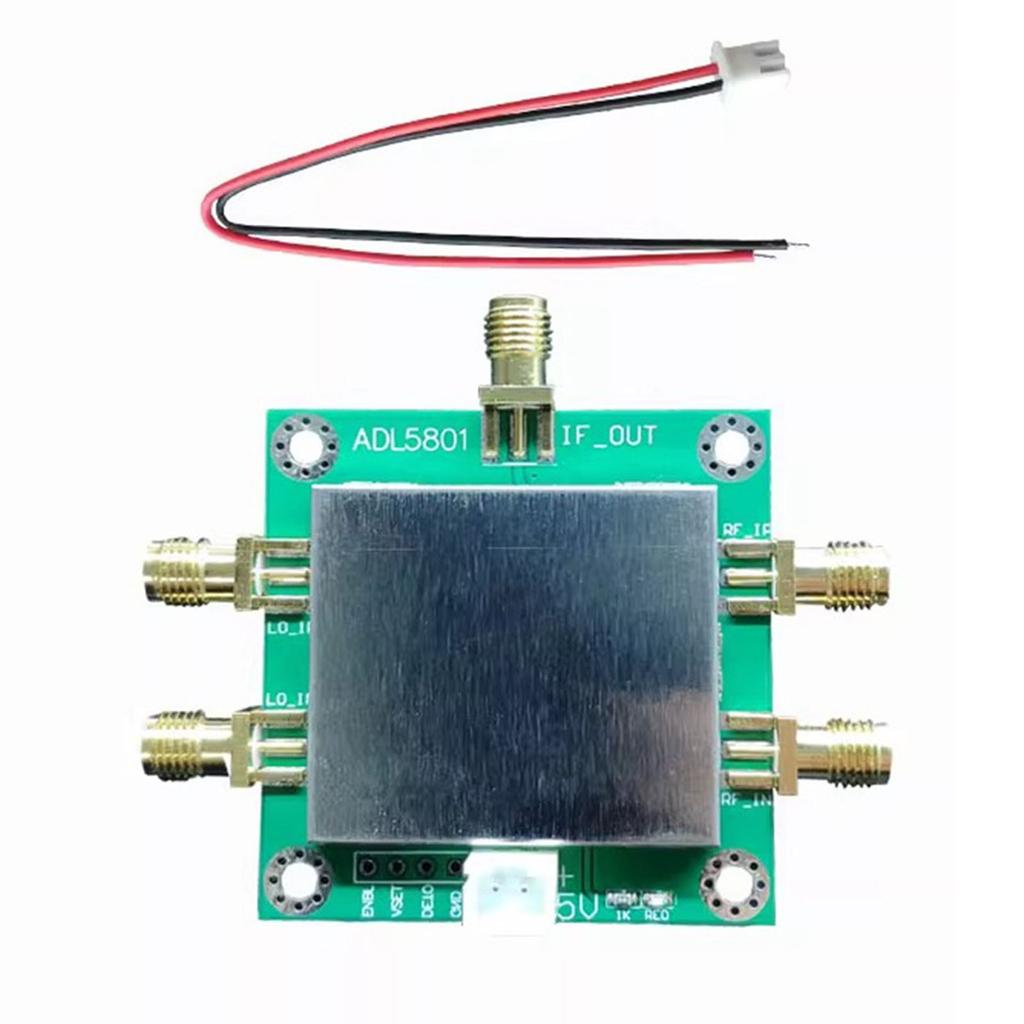

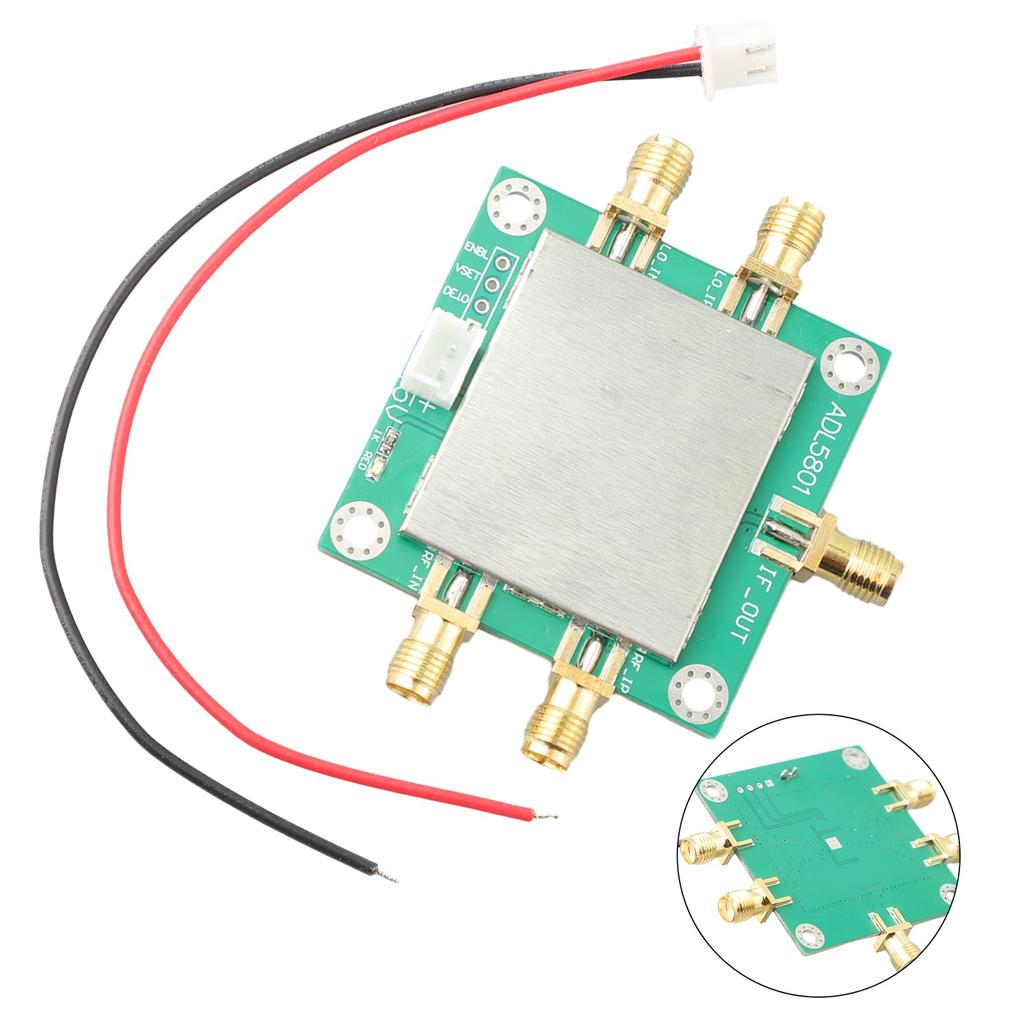

Paquete incluido:
1 mezclador de RF
1pcs x Cable
