Características:
0,1 segundos a 999 minutos ajustable continuamente.
Amplio voltaje de alimentación
y (6 ~ 30V), soporta fuente de alimentación micro USB 5.0V.
Función de parada de emergencia con una sola tecla, con protección contra polaridad inversa para evitar que se queme.
Agregue el modo de suspensión, sin operación durante 5 minutos, apague automáticamente la pantalla y presione cualquier botón para activarla.
Se pueden configurar diferentes parámetros OP, CL y LOP, que son independientes y se guardan por separado.
Todos los parámetros de configuración se guardan automáticamente después de apagar.
Especificación:
Tensión de alimentación: DC 630 V, compatible con fuente de alimentación micro USB 5.0 V
Señal de disparo: Alto nivel (3,0 V 24 V) (La señal y el sistema no utilizan el mismo puerto GND)
Capacidad de salida: CC 30 V 5 A, CA 220 V 5 A
Corriente estática: 20mA
Corriente de trabajo: 50mA
Vida: >100.000 veces
Temperatura de trabajo: 40 ~ 85
Celsius
Para ti: 6,2 x 3,8 x 1,7 cm 2,44 x 1,5 x 0,67 cm
Peso: Aprox.. 27g
Instrucción:
1. Modo de trabajo:
P1: Después de que se activa la señal, el relé se abre para el tiempo "OP" y luego se desconecta; en el tiempo "OP", como sigue:
P1.1: la señal se activa de nuevo, no es válida
P1.2: la señal se activa de nuevo, reinicie el tiempo
P1.3: Da señal de disparo, el relé se cierra durante el tiempo "CL", luego se abre durante el tiempo "OP"; Después de terminar el tiempo, desconecte el relé;
P3.1: Da la señal de disparo, el relé se abre durante el tiempo "OP", luego se cierra durante el tiempo "CL", luego la operación se completa.; Si vuelve a dar la señal de activación durante el ciclo, el relé se abre, detenga la sincronización; los tiempos de los ciclos ( "LOP") se puede configurar.
P3.2: No se requiere señal de activación después del encendido, el relé se abre para el tiempo "OP", luego se cierra para el tiempo "CL", luego los ciclos de operación; los tiempos de los ciclos ( "LOP") se puede configurar.
P4: Función de retención de señal: Si hay señal de disparo, la sincronización se borra, el relé permanece encendido; cuando la señal desaparece, después del tiempo "OP", el relé está apagado; si se activa otra señal durante la sincronización, se borrará la sincronización.
2. Cómo establecer el rango de tiempo:
Después de establecer el valor del parámetro en la interfaz de selección de modo, presione brevemente el botón "STOP" para establecer el rango de tiempo;
XXX. rango de tiempo: 1 segundo a 999 segundos.
Rango de tiempo XX.X: De 0,1 segundos a 99,9 segundos
X. X. X. rango de tiempo: 1 minuto a 999 minutos.
3. Descripción de los parámetros:
Tiempo de encendido "OP", tiempo de apagado "CL", tiempos de ciclo "LOP" (1999 veces, "" significa bucle infinito).
Estos parámetros son independientes entre sí, pero son compartidos por cada modo..
En la interfaz principal (pantalla 000), Al presionar brevemente el botón "SET" se mostrará "OP" ( "CL", "LOP") y la hora correspondiente XXX;
Si el modo (como el modo P1.1, P1.2, P1.3) solo tiene tiempo "OP", presione brevemente la tecla "SET" para mostrar solo el "OP" y el tiempo correspondiente;
Algunos modelos (como el modo P3.1, P3.2) tiene los parámetros "OP", "CL", "LOP", presione brevemente el botón "SET" mostrará "OP" y la hora correspondiente, "CL" y la hora correspondiente, "LOP" y el número correspondiente de veces;
4. Cómo definir los parámetros:
1. Primero, determine el modo operativo requerido.
2. El módulo está encendido, la pantalla en el modo de trabajo actual (Modo predeterminado P1.1), a continuación, introduzca la interfaz principal; Mantenga presionado el botón "SET" durante 2 segundos para ingresar a la interfaz de selección de modo; luego presione el botón "ARRIBA", "ABAJO" para seleccionar el modo (P1.1 ~ P4).
3. Seleccione el modo (como P3.2), luego presione el botón "SET", el parámetro a configurar parpadea ( "OP" tiempo de encendido, "CL" tiempo de apagado, ciclos "LOP" ( "" representa un bucle infinito)), prensa(o mantén pulsado) Botón "ARRIBA", "ABAJO" para ajustar el valor del parámetro; A continuación, presione la tecla "STOP" para establecer la posición del punto decimal para seleccionar el rango de reloj (0,1 segundos a 999 minutos); presione el botón "SET" para establecer los siguientes parámetros del modo actual, el método es el mismo que el anterior.
4. Después de establecer los parámetros, mantenga presionado el botón "SET" durante 2 segundos, luego el modo actual parpadeará una vez y luego volverá a la interfaz principal, lo que significa que los parámetros se han configurado correctamente.
La interfaz principal: Si el relé no está en estado de trabajo, muestra "000" sin punto decimal), si está en estado de trabajo, tiene punto decimal.
Pantalla de selección de modo: Mantenga presionado el botón "SET" para ingresar; después de la configuración, mantenga presionado el botón "SET" para salir de nuevo a la interfaz principal.
5. Relés de activar el modo de:
1. EN: El relé permite el encendido en el tiempo "OP";
2. APAGADO: El relé prohíbe el encendido y siempre está apagado;
En la interfaz principal, presione el botón "STOP" para cambiar entre ON y OFF, el estado actual parpadeará y luego volverá a la interfaz principal. (Esta función es una función de parada de emergencia, presione el botón para desconectar el relé)
6. Modo de sueño:
1. Modo de suspensión "CP": Sin funcionamiento durante cinco minutos, la pantalla digital se apaga automáticamente, el programa se ejecuta como de costumbre;
2. Modo normal "Od": La pantalla digital se enciende todo el tiempo;
Mantenga presionado el botón "STOP" durante dos segundos para cambiar el estado "CP" y "Od", el estado actual parpadea y luego regresa a la interfaz principal.
Lista de paquetes:

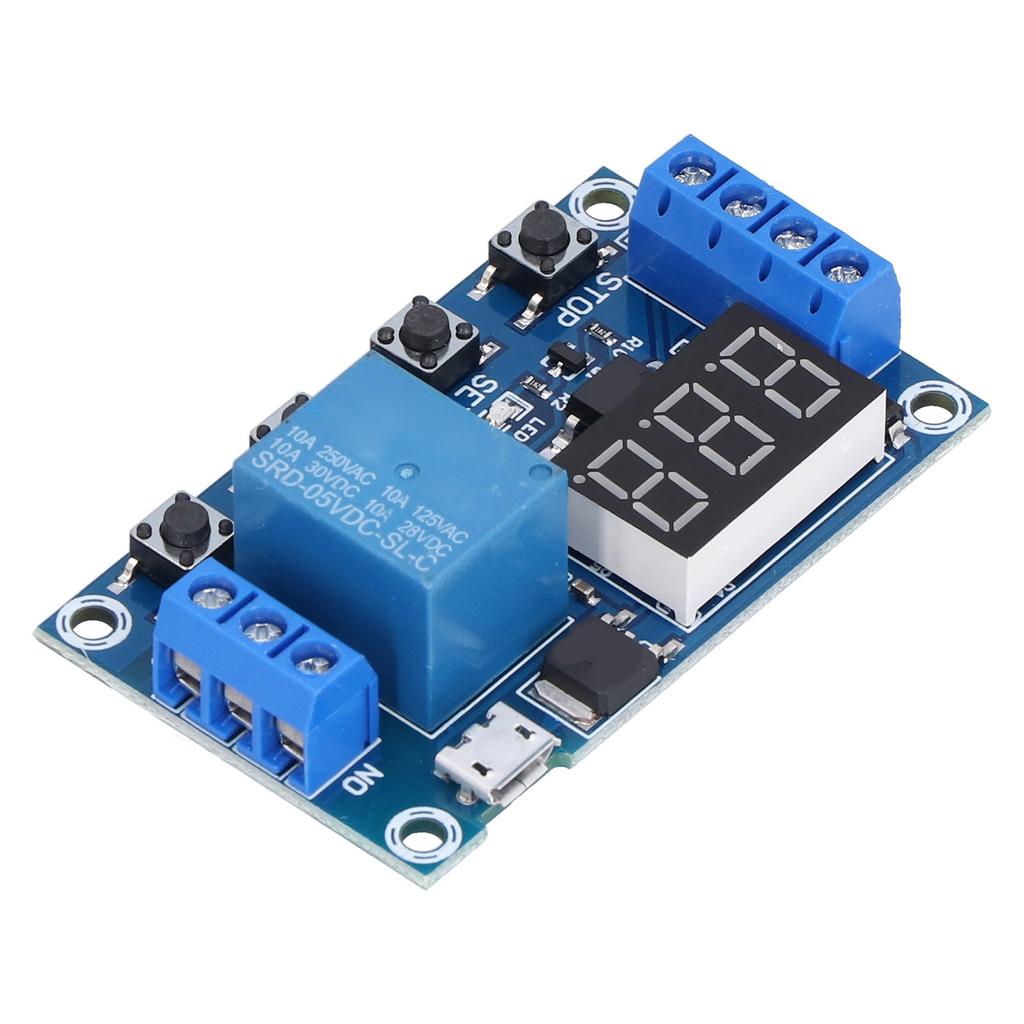

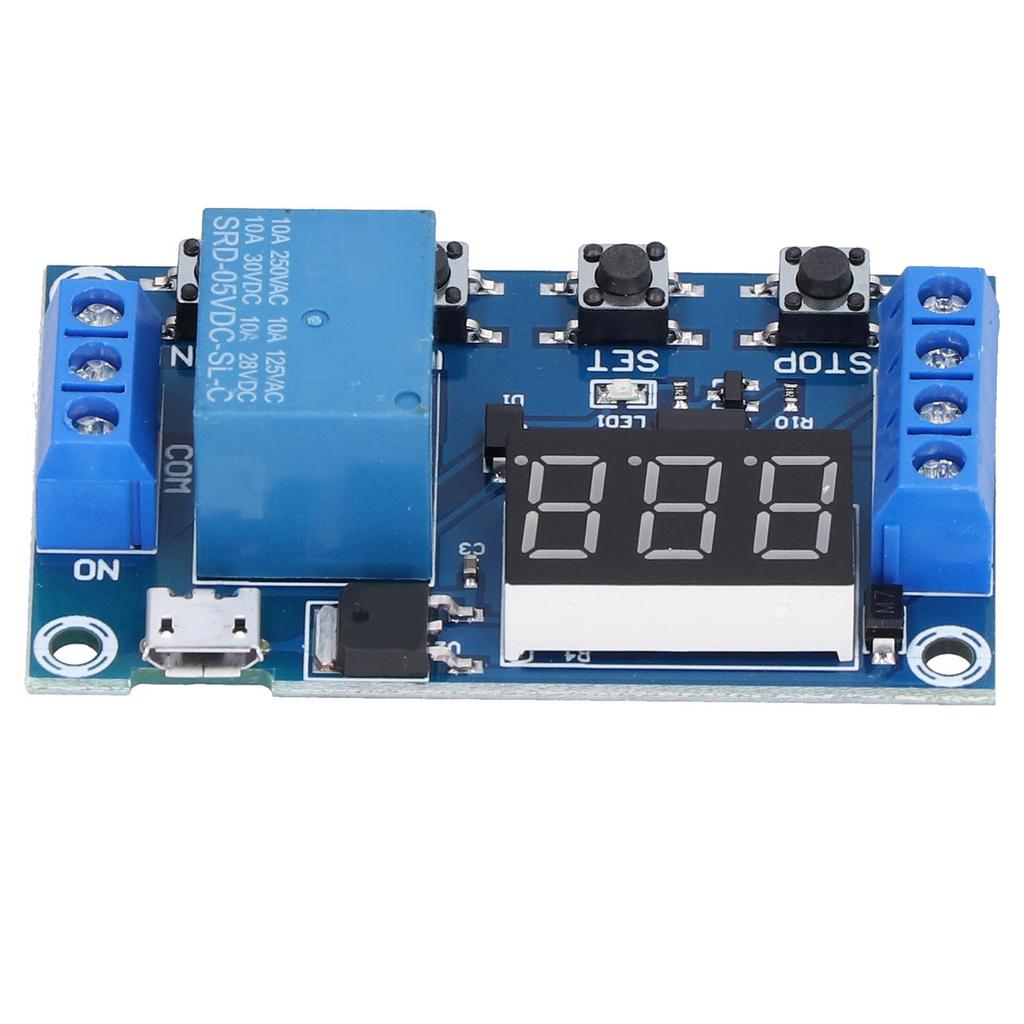

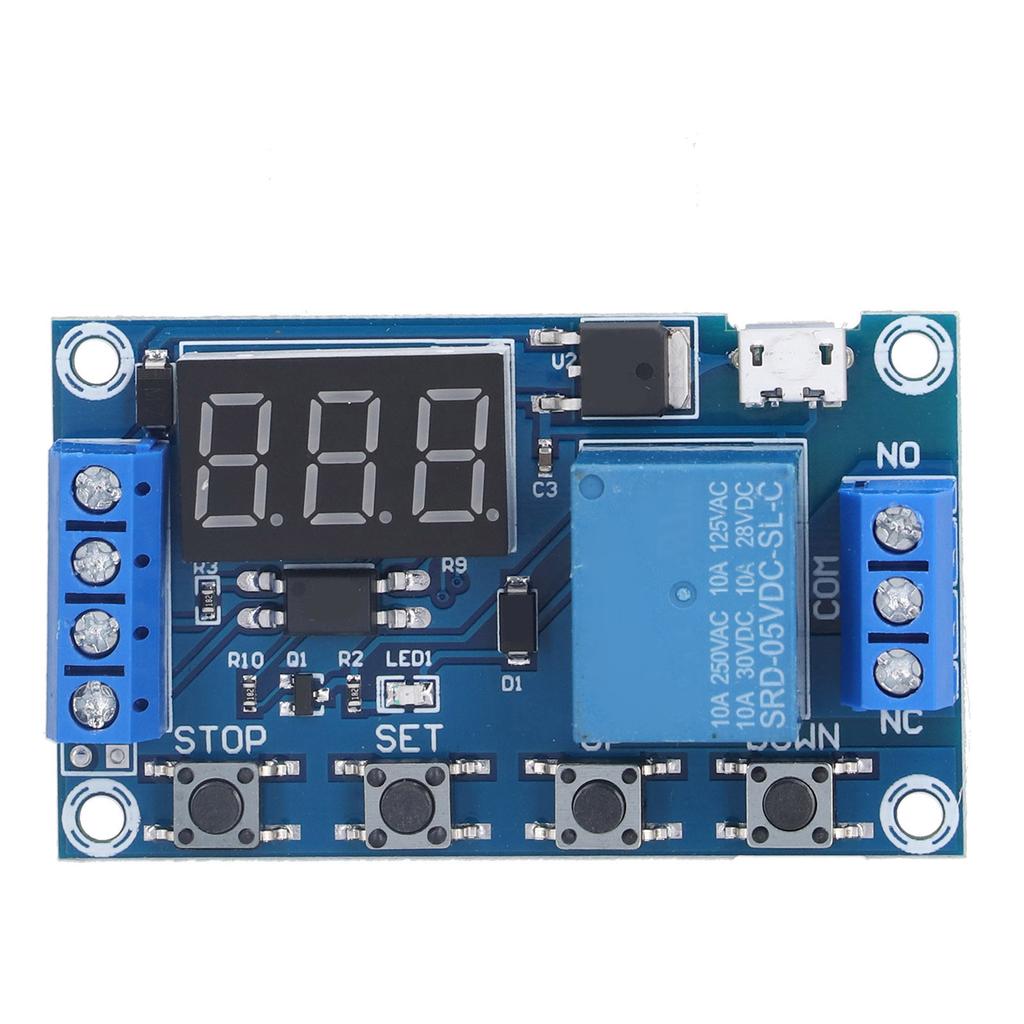

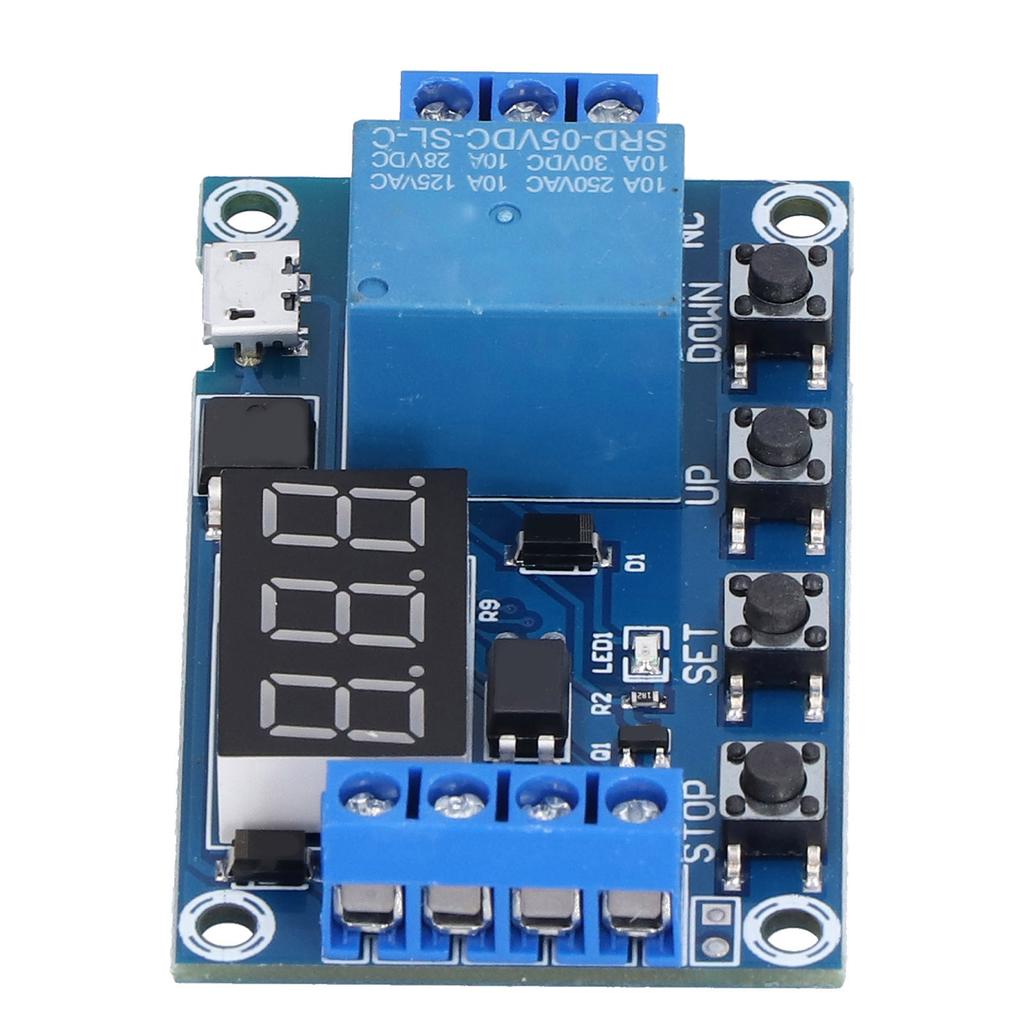

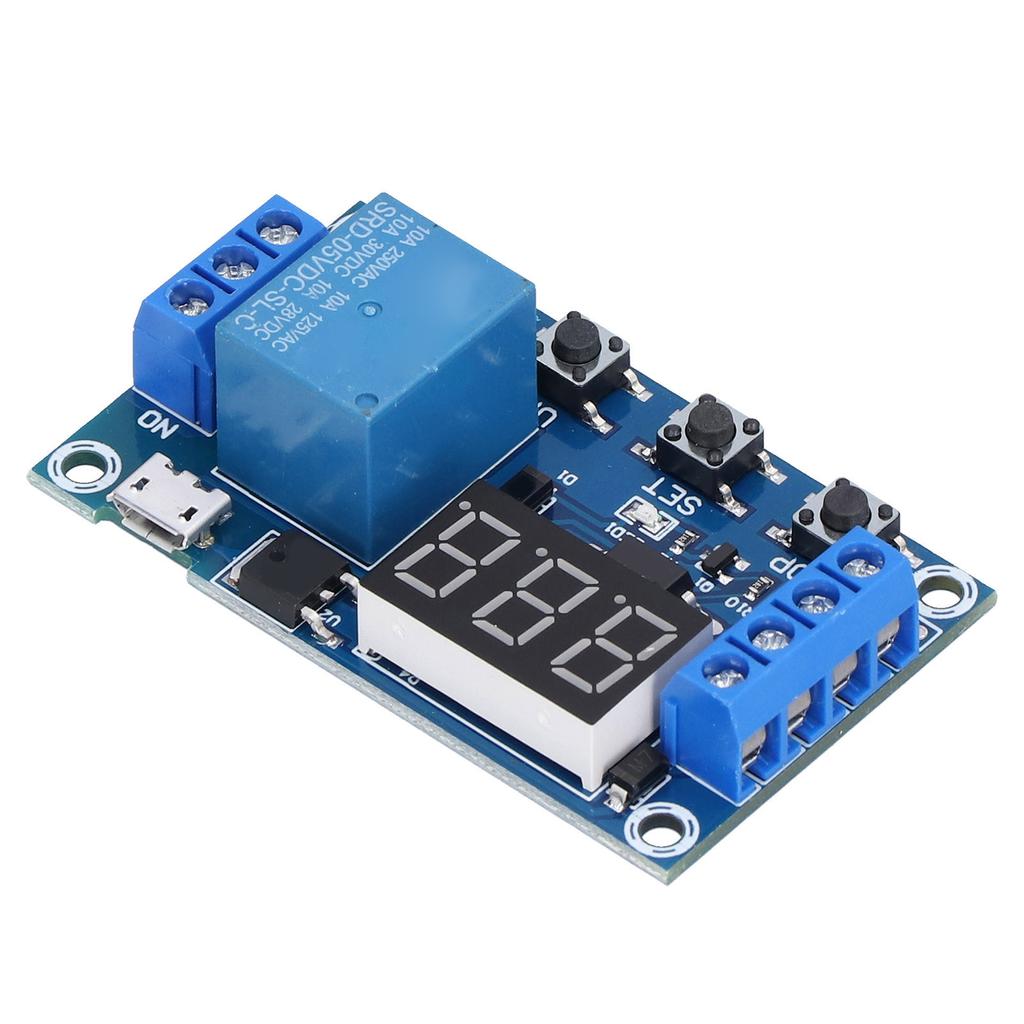

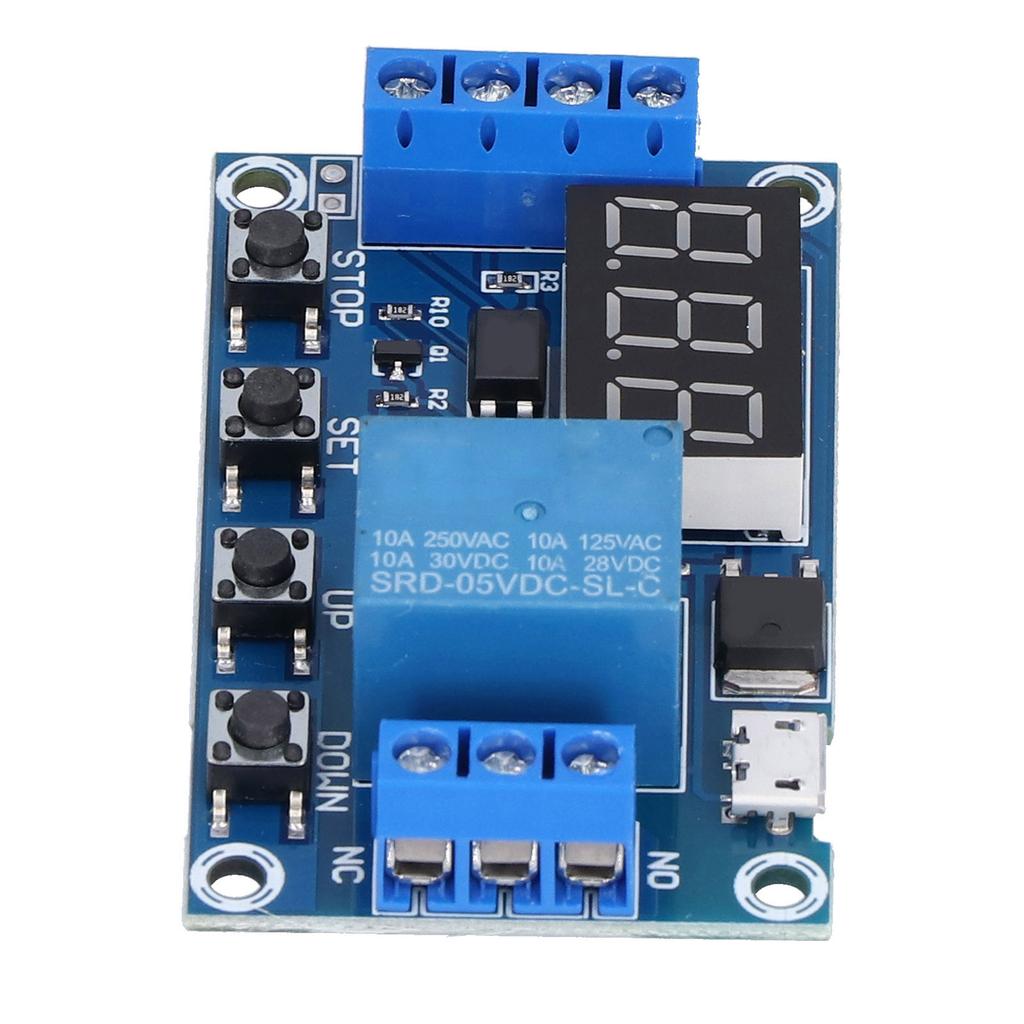

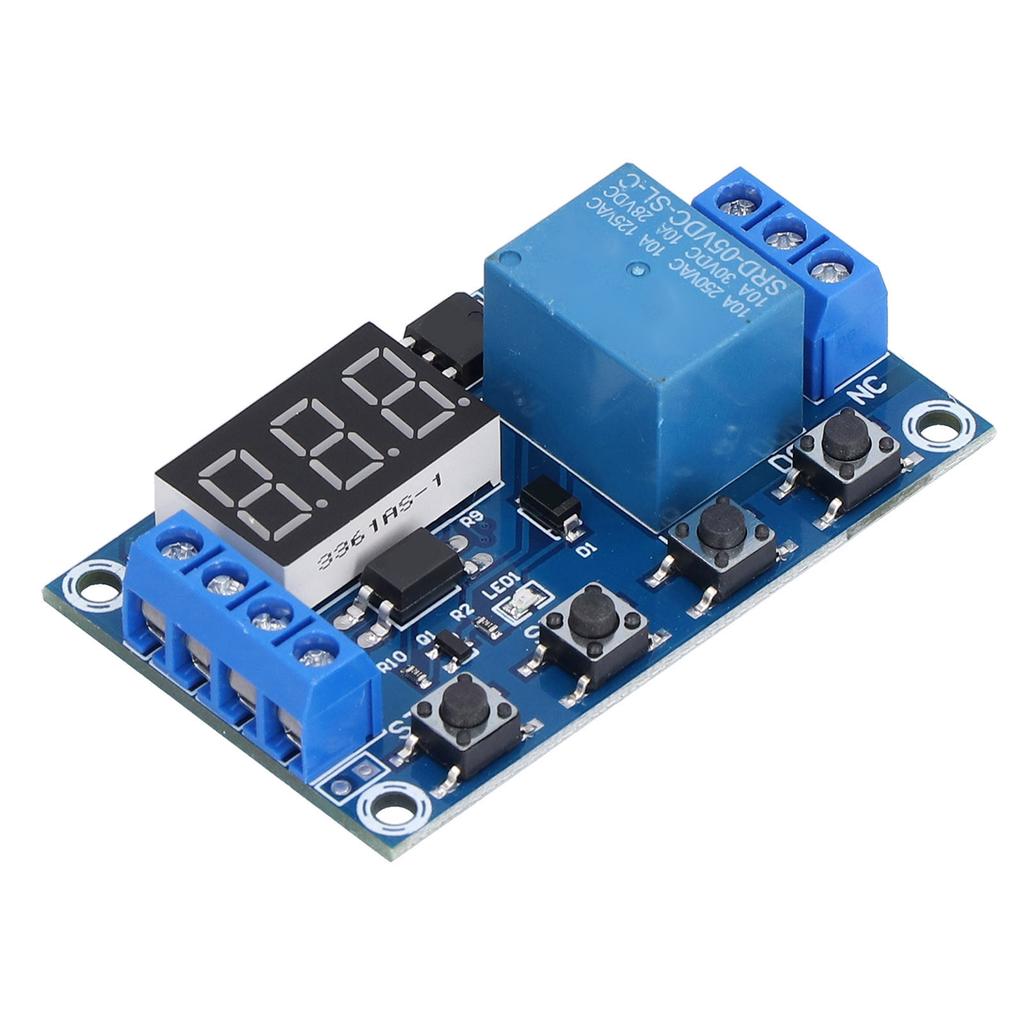

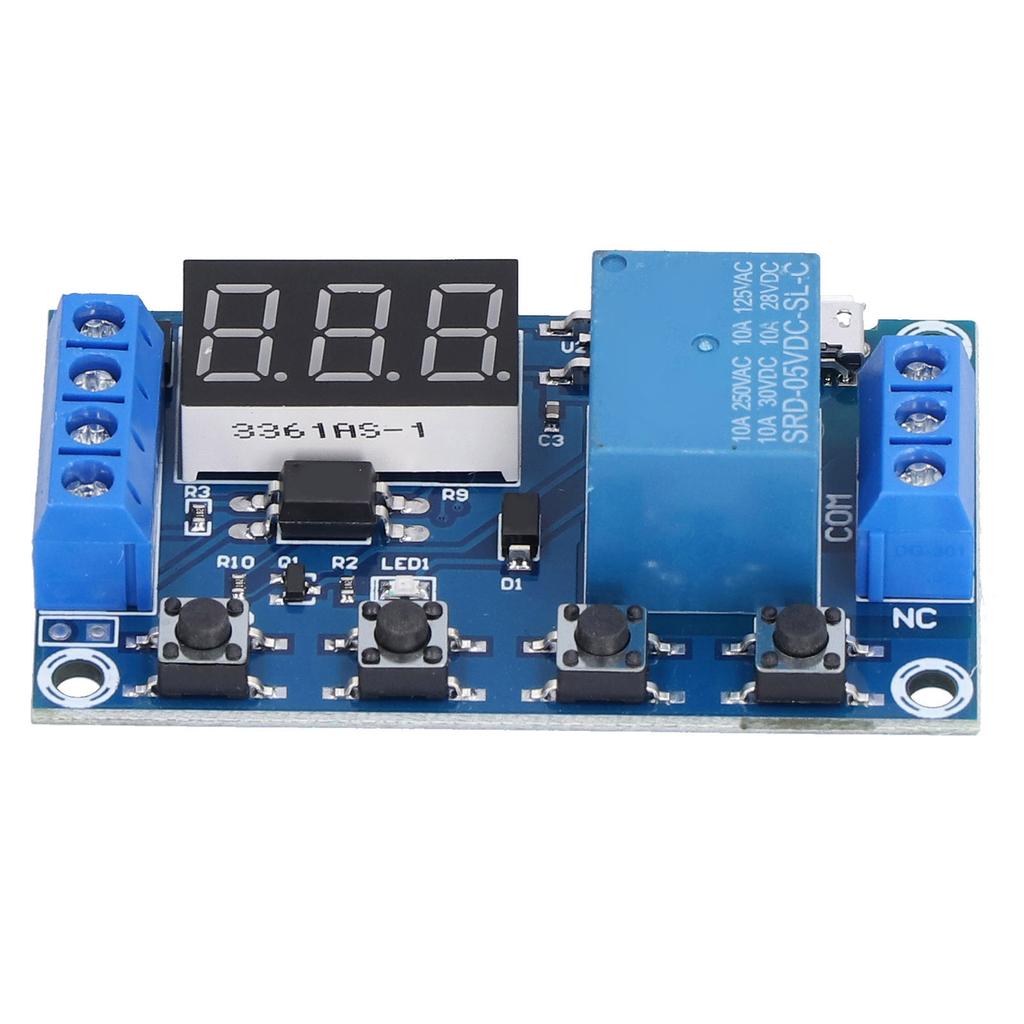

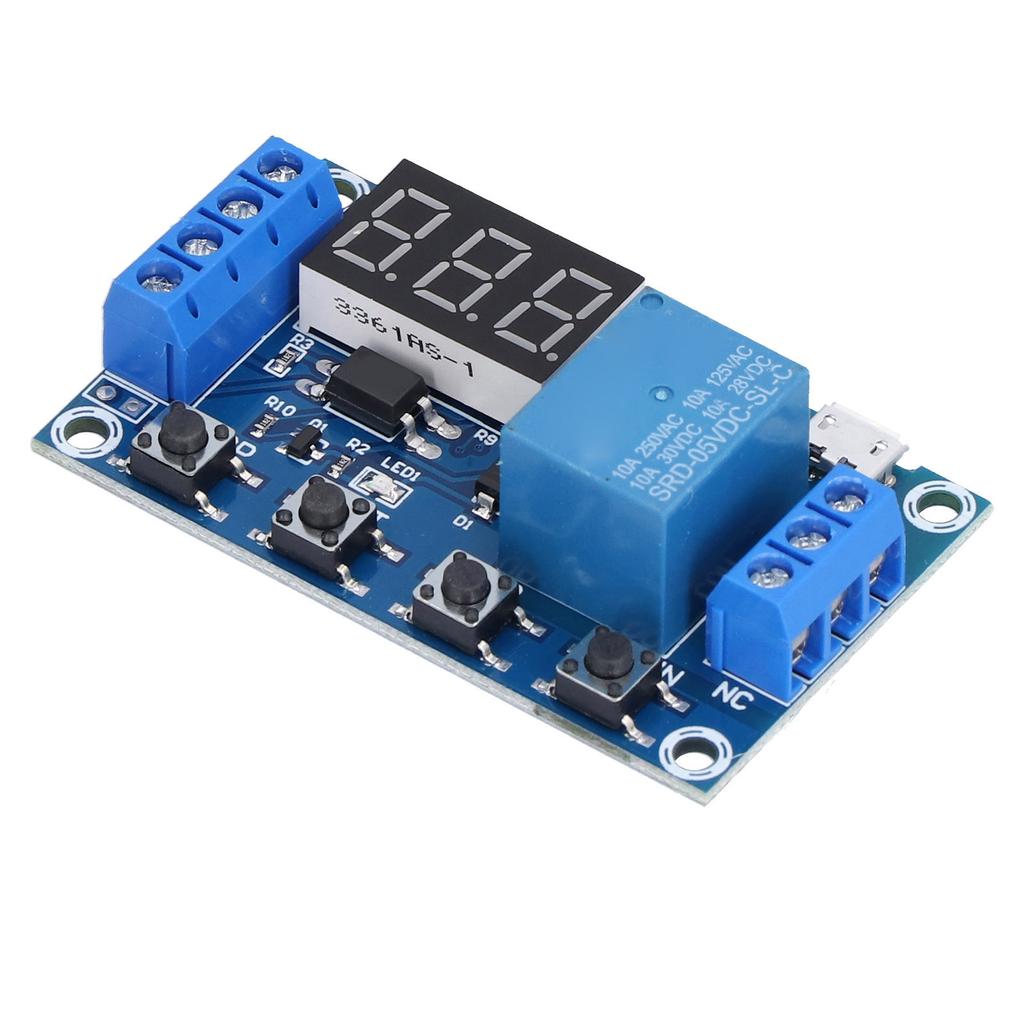

1 * Módulo de relé del temporizador
