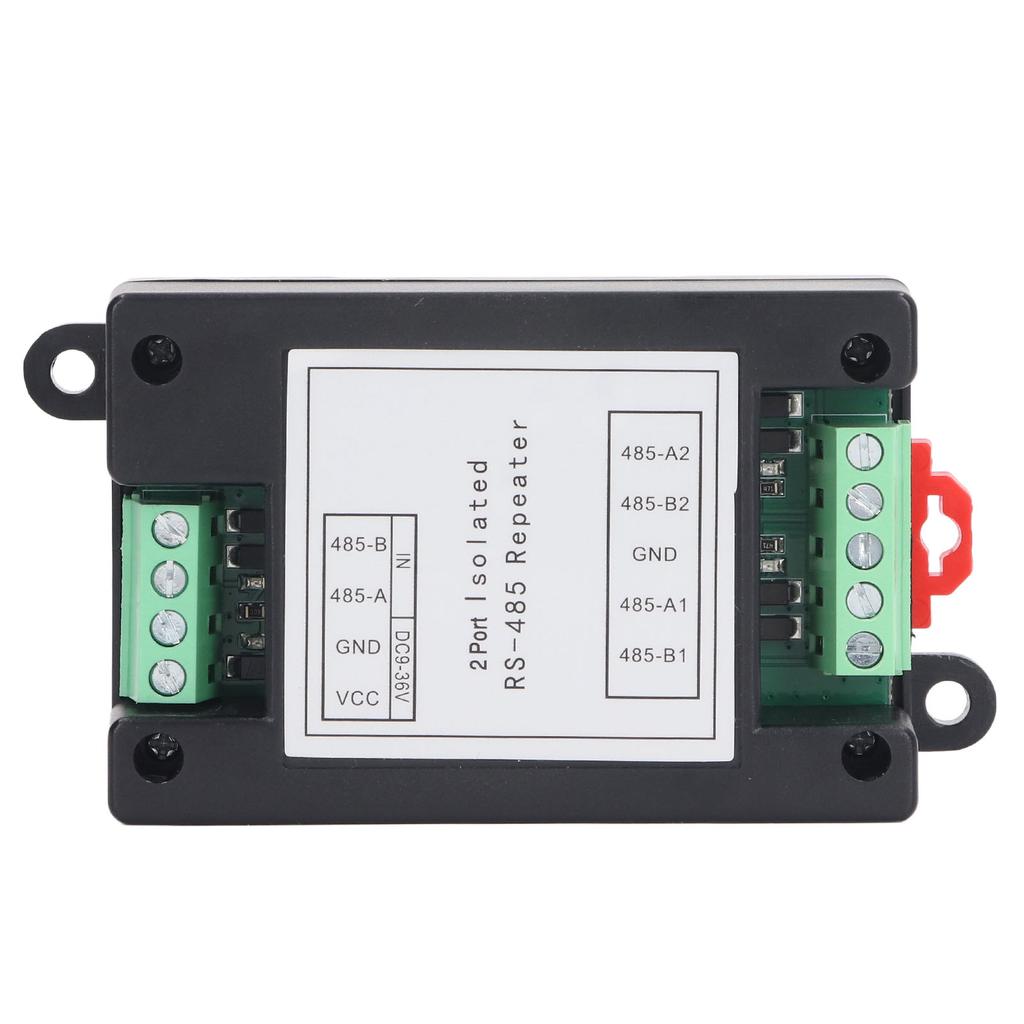

Módulo repetidor RS485 de 2 canales con aislamiento fotoeléctrico de grado industrial 9-36

Característica: 1. Aislamiento completo de la comunicación: El módulo repetidor adopta un diseño de grado industrial, con aislamiento completo de la comunicación, rendimiento estable y confiable y una velocidad de transmisión de hasta 300 Kbps. 2. Módulo de alimentación aislada: El módulo repetidor tiene un excelente módulo de alimentación CC aislada incorporado para lograr aislamiento eléctrico entre puertos. 3. Salida de 2 canales: El módulo repetidor admite salida de 2 canales, comunicación entre múltiples máquinas, se pueden conectar hasta 256 nodos a un solo canal y la distancia de transmisión más larga es lejana. 4. Tecnología de control automático: El repetidor de 2 canales tiene tecnología de control automático de flujo de datos, que discrimina y controla automáticamente la dirección de transmisión de datos. 5. Medidas de protección múltiples: El repetidor de 2 canales tiene protección ESD positiva y negativa de 15 KV, protección TVS dual de 600 W, aislamiento de comunicación de 2,5 KV. 6. Fuente de alimentación amplia: El repetidor de 2 canales tiene un amplio rango de suministro de energía de 9-36 VCC con protección de conexión inversa y admite montaje en riel estándar. Especificación: Tipo de artículo: Módulo repetidor Material: PP Tensión de funcionamiento Valor típico: CC 9-36V Valor límite: CC CC 40 V Potencia nominal Típico: 0,36 W (9V/35mA; 12V/27mA; 24V/15mA) Valor límite: 0,5 W Entorno operativo Típico: Temperatura: -Humedad de 30 ℃ a 80 ℃: >95 % de humedad relativa Valor límite: -40℃ a 85℃ Voltaje de aislamiento Típico: 2000V Valor límite: 2500V Protección de la interfaz Típico: 600W Trueno Oleada Límite: 600W Capacidad de carga Típico: 1-128 nodos Límite: 256 nodos Comunicar la distancia Típico: 0-1500m Límite: 2000m Velocidad de comunicación Típico: 300bps-115.2Kbps Valor límite: 300 kbps Para ti: Aprox.. 100 x 54 x 32 mm / 3,9 x 2,1 x 1,3 pulgadas Los significados de los indicadores de estado en el frente son los siguientes: Indicador de encendido: Indicador de encendido rojo, siempre encendido después del encendido Indicación de datos: Indicador de datos verde, parpadea cuando hay datos en el bus La interfaz en el terminal de la columna de cableado se define de la siguiente manera VCC: Interfaz de fuente de alimentación (CC 9-36V) GND: Terminal negativo de la fuente de alimentación 485 A: Terminal positivo de entrada o salida de señal RS485 485 B: Entrada o salida de señal RS485 negativa 485 A2: Segunda señal RS485 de entrada o salida positiva 485 B2: Segunda señal RS485 de entrada o salida negativa GND: Terminal RS485 aislado de tierra, se puede conectar a tierra o cable blindado 485 A1: Primera entrada o salida de señal RS485 positiva 485 B1: Primera entrada o salida de señal RS485 negativa Cómo utilizar: UNA. Notas de cableado 485: 1. La línea de comunicación 485 debe ser de par trenzado blindado, preferiblemente con múltiples hilos de repuesto, y se recomienda que la longitud total no supere los 1500 metros. 2. El cableado debe estar lo más alejado posible de las líneas eléctricas de alto voltaje, no en paralelo con las líneas eléctricas y no agrupados. 3. El bus 485 debe ser una estructura de bus de mano a mano, eliminando firmemente la conexión en estrella y la conexión de bifurcación. 4. Para más de 30 controladores o líneas con longitud superior a 500 metros se recomienda utilizar el repetidor 485. 5. Los equipos y chasis alimentados por CA deben estar realmente conectados a tierra y bien conectados a tierra. 6. Conecte la tierra GND de todos los 485 dispositivos con un cable blindado. segundo. Comunicación mediante requisitos de selección de cables de bus RS485: Utilice un cable de par trenzado blindado de 2 núcleos Cobre, diámetro del alambre 0,5 – 0,75 milímetros cuadrados. Impedancia 38 - 88 ohmios/km. Resistencia capacitiva de 30 a 50 nF/km. Distancia de trenzado de 20 mm de par trenzado blindado de 2 núcleos (Si la distancia de la línea no supera los 500 metros se pueden reducir adecuadamente los estándares de línea, pero deben ser de par trenzado.) VS. Límites de autobuses: Compuesto por dos o más dispositivos con conexión física entre sí, se permite conectar un máximo de 256 dispositivos en el bus y la longitud del bus no debe superar los 1500 metros sin agregar repetidores.. El bus del sistema no debe tener ramas, y si las ramas son inevitables, se deben cumplir los siguientes requisitos: 1. La longitud de la rama no supera los 10 metros.; La suma de las longitudes de los autobuses no supera los 800 metros.; Se recomienda que el número total de dispositivos en la línea derivada no sea más de 50. 2. Todas las líneas de señales de comunicación deben estar lo más alejadas posible de la fuente de interferencia, las líneas de señal deben ir al pozo débil, no a los de potencia fuerte. (como la energía residencial de 220 voltios) o líneas de señal de RF (como CATV, líneas de audio de gran señal) lineas paralelas, si son lineas paralelas la distancia debe ser mayor a 0,5 metros. 3. Todas las juntas de línea deben ser soldadas o unidas con pasadores de conexión firme, y deben tener un tratamiento impermeable, por ejemplo, soldadura a tope con cinta impermeable o tratamiento de sellado con resina epoxi. re. Punto común de la señal: 1. Todos los dispositivos en el mismo segmento de red deben tener una señal de tierra unificada para evitar interferencias de modo común. 2. fuente de alimentación centralizada, toda la alimentación en el mismo segmento de red (Incluyendo equipos de comunicación con alimentación propia.) del terminal de CC negativo conectado directamente entre sí para formar una tierra de señal común, la tierra de señal es la tierra de alimentación de CC. 3. Cuando se utiliza una única fuente de alimentación independiente, la conexión a tierra (línea negra) Los pines de todos los dispositivos de bus en el mismo segmento de red están conectados entre sí, formando así una tierra de señal común. Lista de paquetes: 1 x Repetidor
